Dotarły brakujące części potrzebne do zmontowania układu VP Digi.

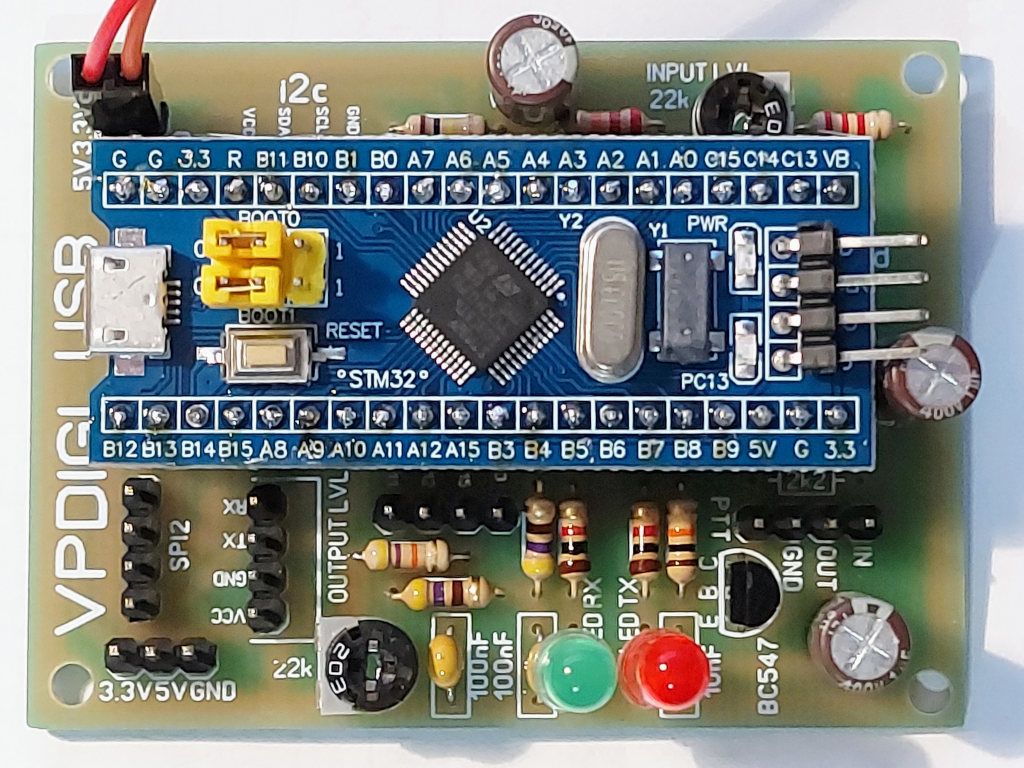

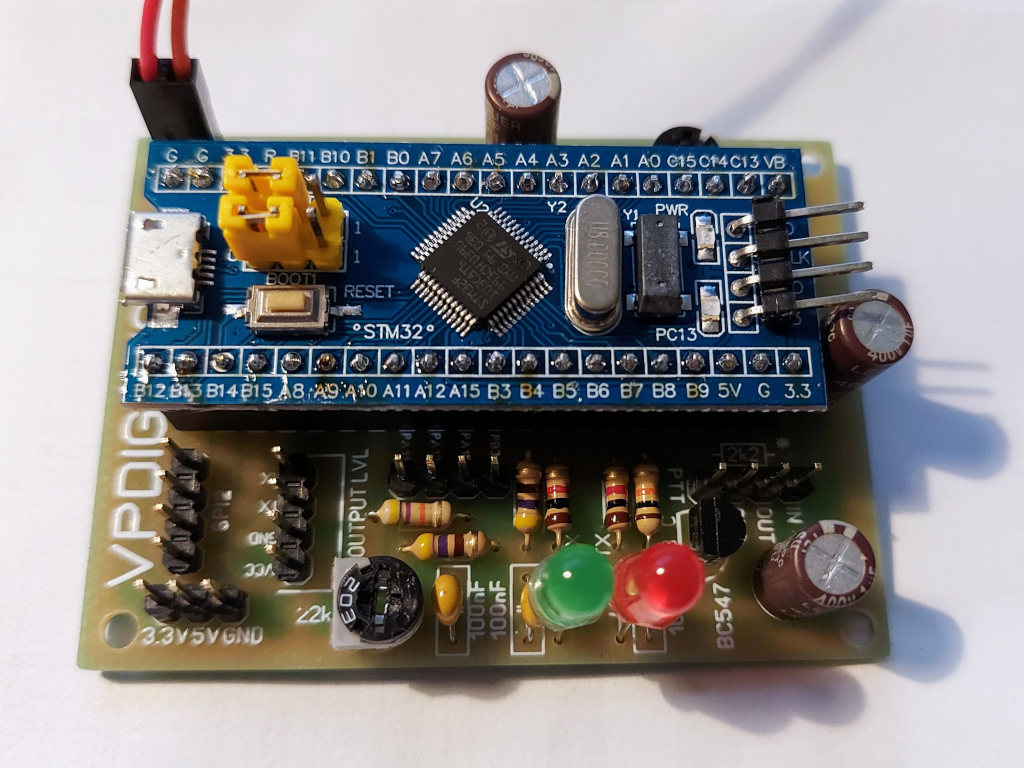

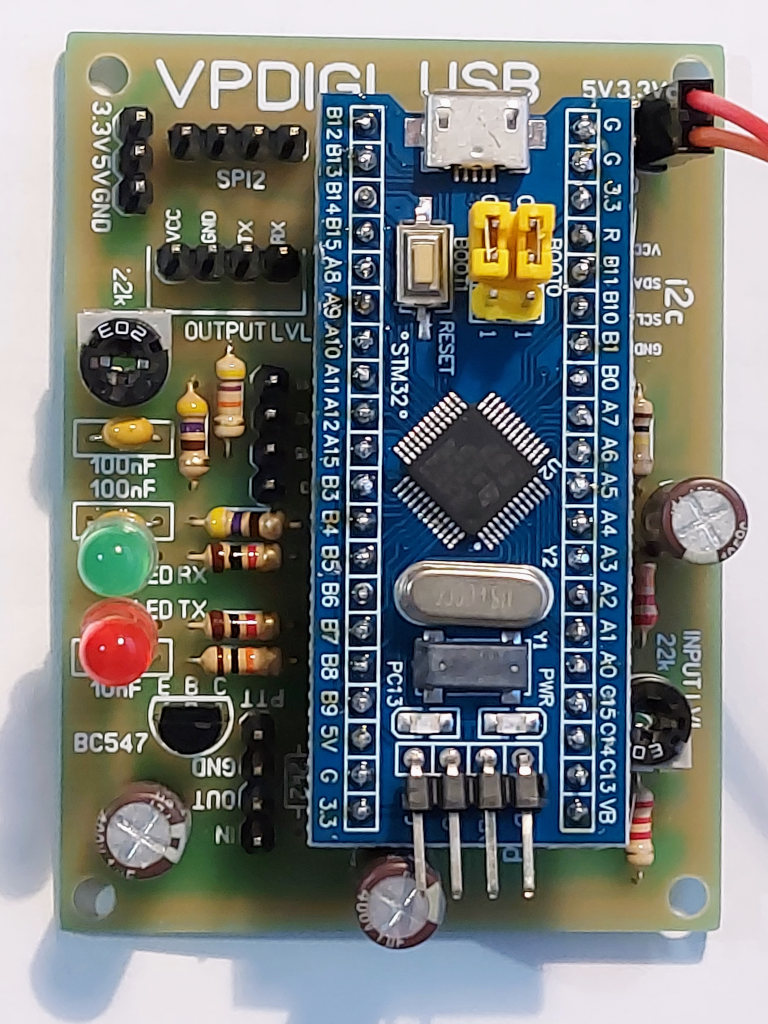

W końcu można było obsadzić płytkę elementami i wlutować je. Osobiście zacząłem od wszystkich gniazd i listw goldpin. Na początek listwy, który były do płytki Blue Pill, potem gniazda i kołki już na samej płytce VP Digi. Potem elementy przewlekane.
Należy zwrócić uwagę na polaryzację kondensatorów elektrolitycznych. Na płytce nie ma wyraźnego wskazania polaryzacji. Trzeba się przyjrzeć ścieżkom i rozpoznać jak mają być zamontowane elementy.
Lista potrzebnych części:
- 1 x PCB VP Digi v2,
- 1 x mikrokomputer STM32F103C8T6 BluePill,*
- 2 x gniazdo kołkowe/listwa kołkowa żeńska 20 pin, goldpin, raster 2,54 mm,
- 1 x listwa kołkowa męska, dwurzędowa 2 x 2 pin, kwadratowa, raster 2,54 mm,
- 1 x listwa kołkowa męska, rzędowa, 3 pin, raster 2,54 mm,
- 6 x listwa kołkowa męska, rzędowa, 4 pin, raster 2,54 mm,
- 1 x tranzystor BC547
- 2 x kondensatory ceramiczne 100 nF
- 1 x kondensator ceramiczny 10 nF
- 3 x kondensatory elektrolityczne 1 uF
- 2 x rezystory regulowane leżące 22k
- 2 x rezystor 470 Ohm
- 2 x rezystor 1 kOhm
- 2 x rezystor 2,2 kOhm
- 1 x rezystor 10 kOhm
- 1 x rezystor 22 kOhm
- 1 x rezystor 47 kOhm
- 2 x rezystor 100 kOhm
- 1 x dioda LED zielona 5,5 mm
- 1 x dioda LED czerwona 5,5 mm
* – do zaprogramowania układu będzie też potrzebny interfejs USB ST-Link v2

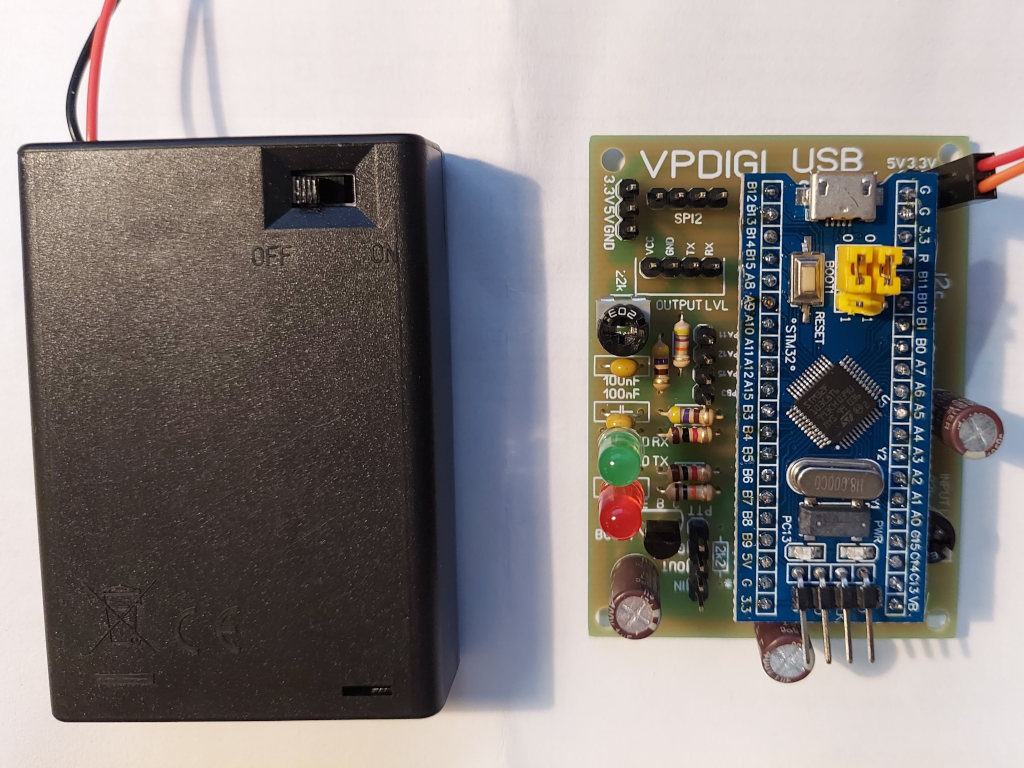

Nie ma tutaj informacji o zasilaniu. Ja na razie na czas testów postanowiłem wykorzystać koszyk na baterie R6/AA. Docelowo będzie przetwornica Step-Down z 12-14V na 5V, tak aby wykorzystać istniejące przy radiu zasilanie.
Następnym krokiem będzie programowanie.
Zostało mi też przygotowanie kabla, który będę mógł użyć do połączenia VP Digi z transceiverem. Na początek będę testował połączenie z Yaesu FT-8800.
Cześć!
Mam też taka płytkę.
Posiadasz może wsad do tej wersji?
Pozdrawiam..Janusz SP6EFY
Firmware zapewne już znalazłeś tutaj https://github.com/sq8vps/vp-digi/releases
Pozdrawiam
Where i can get PCB for VP-DIGI please? thank you.
Please contact directly Michal SP5OSP.
He sometimes have extra PCB.
https://allegro.pl/oferta/vpdigi-usb-sq9mdd-plytka-drukowana-nowa-wersja-14688391723
https://allegro.pl/oferta/vpdigi-usb-sq9mdd-plytka-drukowana-nowa-wersja-14688391723
Widzę nieścisłość na płytce względem tego co jest na stronie projektu. Według schematu R3 i R5 mają wartość 220R, na płytce ich wartości to 470R
https://github.com/sq8vps/vp-digi/blob/main/doc/schematic.png
Rzeczywiście. W momencie składania kierowałem się opisem na płytce.
Na stronie projektu możemy też przeczytać: „Rezystor R2 służy do znacznego zmniejszenia amplitudy sygnału gdy używane jest standardowe wejście mikrofonowe o dużym wzmocnieniu. Wartość tego rezystora należy dobrać indywidualnie. ”
U mnie wartość z płytki dobrze działa z Yaesu.
Ciekawy i pożyteczny opis.
Płytkę mam, STM32 mam.
Poszperam w zakamarkach za elementami i do lutowania.
